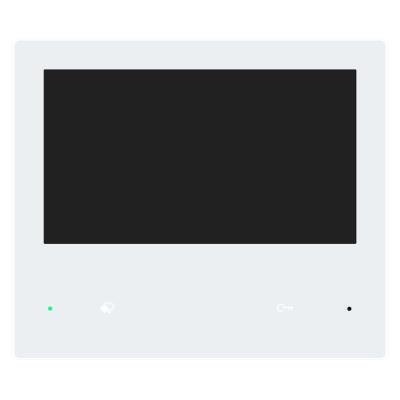

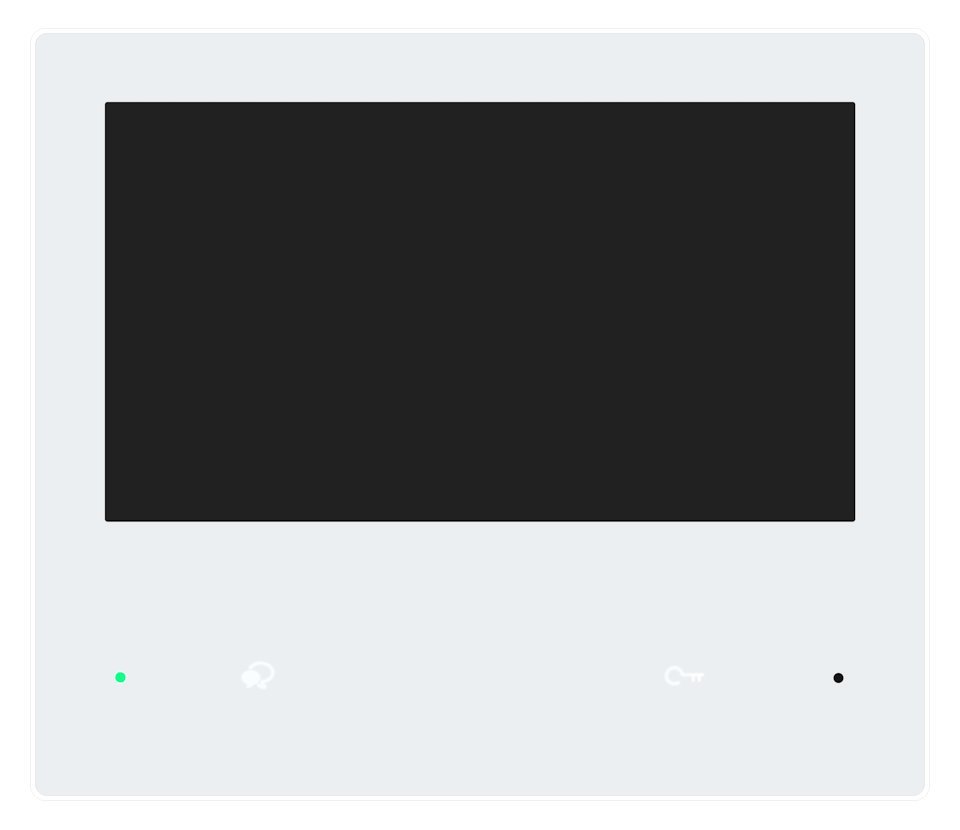

XtendLan DPM-D2D72W

Komfortní barevný TFT 7" bytový monitor s dotykovou obrazovkou, rozlišení 1024 × 600, interkom, paměť (slot pro microSD kartu), podpora ONVIF kamery, napájení DC 20–28 V (ze sběrnice).
Je určen pro 2-drátový digitální domovní systém, podpora Wi-Fi pro připojení na mobilní aplikaci VDP Connect (Android/iOS).

Oproti staršímu analogovému 2-drátovému systému videovrátných nabízí tento digitální řadu výhod:

• Plně digitální systém, který netrpí na různá rušení.
• Lepší funkčnost i na starší nekroucené kabeláži. Přesto je ale kroucená dvoulinka doporučená.
• Výrazně lepší obraz z dveřní stanice, a to nejen díky vyššímu rozlišení, ale i Starlight čipu v kameře.
• Díky Wi-Fi rozhraní monitoru nebo doplňkového modulu DPA-D2D-LAN snadná integrace jakékoliv IP kamery s podporou ONVIF (tedy jakákoliv Dahua, Hikvision, VIGI apod. kamera)
• Plně duplexní komunikace (starší analog je pouze half-duplex) a to rovnou 4 kanály naráz.
• Plná podpora aplikace Tuya Smart

Co je aplikace Tuya Smart?

Hlavní vlastnosti Tuya Smart:

• Možnost ovládat domácí spotřebiče a další zařízení na dálku.
• Přidávání a správa více zařízení současně, včetně možnosti sdílení s dalšími členy domácnosti.
• Chytré scény: Např. při zazvonění se může sepnout zásuvka, či rozsvítit světlo.
• Upozornění na vybrané události a bezpečnostní notifikace.
• Jednoduché propojení s chytrými zařízeními bez složitého nastavování.
• Kompatibilita s širokou škálou produktů.

KAPACITA A ROZŠÍŘENÍ

• Maximálně 8 dveřních stanic v jednom systému a mohou být kdekoliv, např. tedy i v patře před bytem.
• Maximálně 64 monitorů v jednom systému. Systém do 16 monitorů nepotřebuje žádný rozšiřující modul. Pro systém s 17 až 32 monitory je třeba modul DPA-D2D-SW4, který přidá podporu dalších 16 monitorů. Pro systém s 33 až 64 monitory je třeba 1x DPA-D2-SW4 a 2x LAN modul DPA-D2D-LAN (schéma zapojení v popisu).
• ONVIF kameru lze připojit přes Wi-Fi rozhraní monitoru, případně přes DPA-D2D-LAN modul, který připojí digitální systém videovrátných do LAN sítě.
• Pro každých 16 monitorů je třeba napájecí zdroj DPA-D2D-PC7D. V případě malých systémů do 8mi monitorů s Wi-Fi (nebo 12ti monitorů bez Wi-Fi) monitorů lze i použít slabší zdroj DPA-D2-PC9.
• K dveřní stanici lze připojit 1 zámek vč. napájení do 300mA, druhý zámek lze připojit přes modul DPA-D2D-RL1.
• Rozbočovače (distributory) DPA-D2D-BC4 nejsou nutné, ale doporučené. Pokud rozbočovače použijete, je systém chráněn proti nechtěnému zkratu či přetížení.
• Pro páteřní vedení doporučujeme kvalitní kroucenou dvoulinku 1,5 mm. Lze ji použít i pro odbočky k monitorům, ale díky větší tloušťce při vícenásobném ohnutí se má tendenci zlomit u konektorů, proto zde je zde lepší tloušťka 1 mm nebo třeba CAT5 či CAT6 kabel. Lze využít i starší kabel ve zdi, např. SYKFY.

VLASTNOSTI

• Skleněný povrch
• Podsvícené tlačítko hovoru/odemknutí
• Připojení Wi-Fi
• 1024 × 600 IPS 7" plně dotykový displej
• Monitorování IP ONVIF kamer

ZÁKLADNÍ SPECIFIKACE

Displej: 7" dotykový LCD, rozlišení 1024 × 600
Paměť: ano, slot pro microSD kartu (max 512 GB)
Rozhraní: Wi-Fi, micro USB, 2drátový konektor
Napájení: DC 20–28 V (ze sběrnice)
Max. vzdálenost zapojení: 100 m
Spotřeba: pracovní 4 W, pohotovostní režim 1,5 W
Pracovní teplota: -10 až +50 °C
Rozměry: 174 × 161 × 22 mm
