Ucelená řada produktů pro LiFePO4 baterie.

Měřící a řídící deska pro řešení limitních stavů na článcích baterie

Modul pro ochranu jednotlivých článků LiFePO4 baterie proti přebití a podbití. Jedna deska slouží pro 24V systém, tj. 8 článků (nelze jich připojit méně). Moduly je možné řetězit pro systémy o vyšším napětí (násobky 24 V). Modul se vyznačuje jednoduchostí, odolností a spolehlivostí elektrické konstrukce (bez software)

• Odolná konstrukce s ochranami proti chybovým stavům, LED signalizace
• Při dosažení U_min 2,65 V kteréhokoliv článku baterie přepíná relé U_min
• Při dosažení U_max 3,93 V kteréhokoliv článku baterie přepíná relé U_max
• Při návratu z obou limitních hodnot na 3,40 V vrací relé do provozního stavu

Možnosti použití

• Základní ochrana pro jednoduché systémy (záložní zdroje, karavany, chaty…)
• Duplicitní (záložní) ochrana pro vyspělé BMS systémy
• Duplicitní varovný systém pro řídící systémy
• Splňuje podmínku automatického odstavení při poruše bez prvků se software
• Pro systémy s vyšším napětím je možné desky připojovat na každých dalších 8 ks článků v sérii a pro výsledný výstup propojit relé jednotlivých modulů

ZÁKLADNÍ SPECIFIKACE

Provozní rozsah: 2,65 V až 3,93 V
Vlastní spotřeba v provozním stavu: 42 mA
Vlastní spotřeba ve vypnutém stavu: 2 mA
Přepnutí relé U_min: 2,65 V
Přepnutí relé U_max: 3,93 V
Návrat relé U_min/U_max do provozního stavu: 3,4 V
Max. spínací výkon relé: DC 24 V/16 A, DC 48 V/1,25 A, DC 300V/0,3 A
Signalizace stavů: LED
Rozměry: 145 × 101 × 18 mm
Hmotnost: 100 g

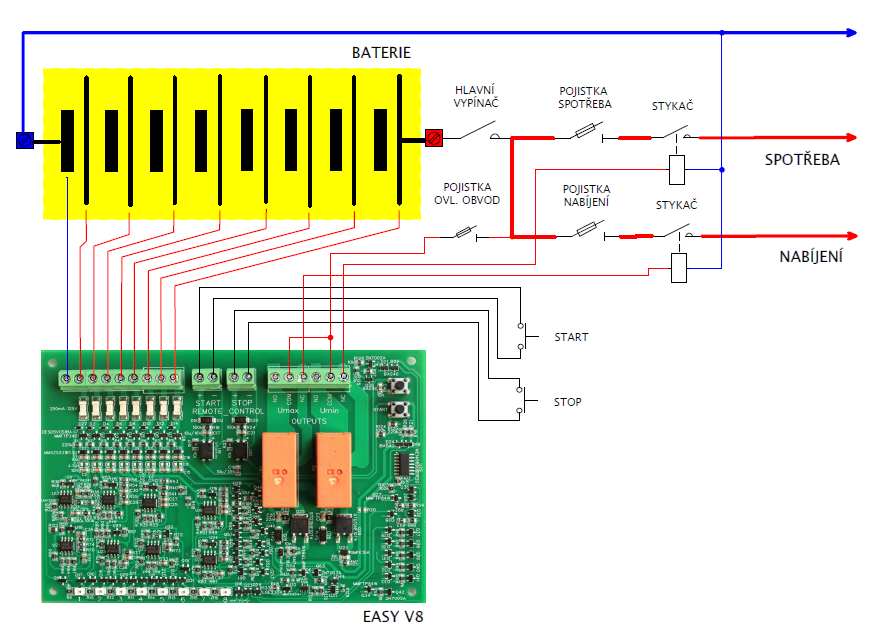

Základní schéma zapojení
