EASY balancovací modul (EasyB4)
Balanční modul, řídící a měřicí deska, pro 4 LiFePO4 články, pasivní
(Kód:BATGWL0208)
| Dostupnosť na skladoch: | |||
|---|---|---|---|
| Brno | Bratislava | ||
| Obvyklá dostupnost cca mesiac | |||
Pre zobrazenie ceny a vloženie produktu do košíka sa najprv musíte prihlásiť.
| Kód | BATGWL0208 |
| PN | EasyB4 |
| EAN | |
| Záruka | 24 měs. |
| Značka |
OK9RKL
|
EASY PROGRAM
Ucelená řada produktů pro LiFePO4 baterie.

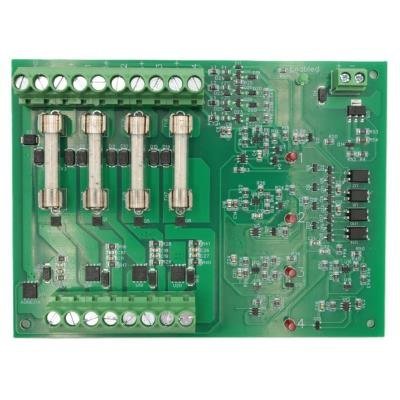

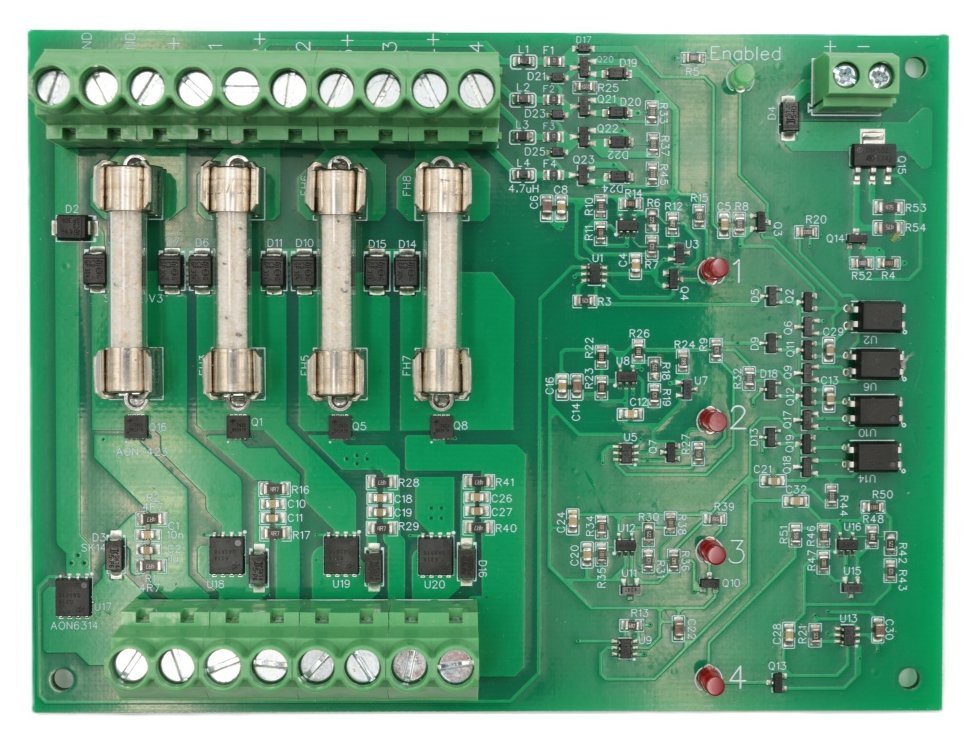

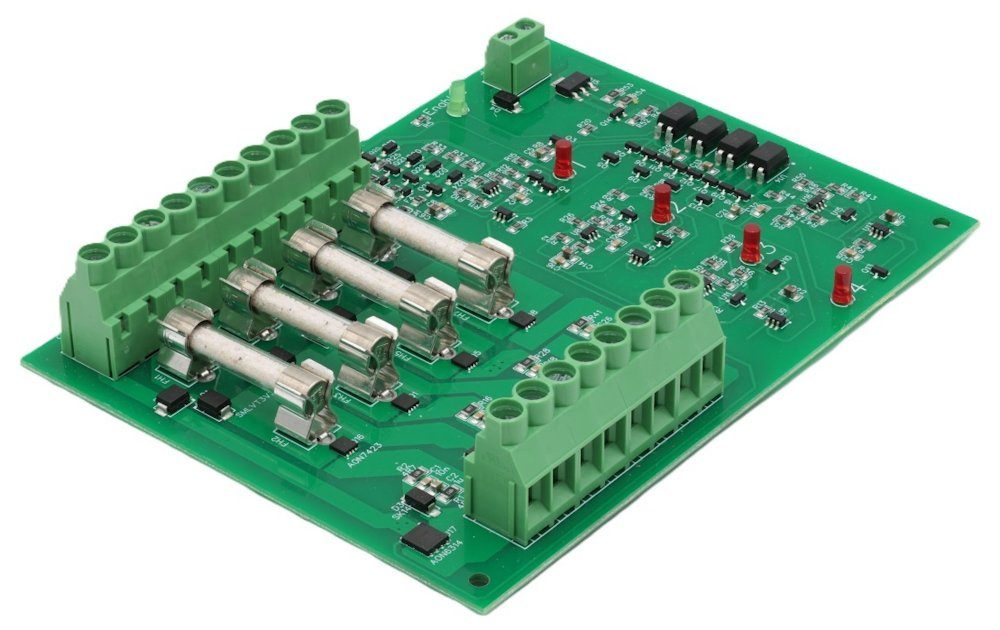

Měřící a řídící deska pro balancování článků baterie.
Modul pro pasivní balancování čtyř LiFePO4 článků. Velikost balancovacího proudu je dána hodnotou použitých rezistorů. Pro proudy do 1 A je možné rezistory připojit přímo do svorek modulu. Pro vyšší balancovací proudy je třeba použít externí modul – rezistorové pole s chladičem.
- Odolná konstrukce s ochranami proti chybovým stavům v zapojení.
- Při dosažení 3,52 V na článku spouští balancování do rezistoru.
- Při poklesu na 3,37 V ukončuje balancování.
- LED signalizace stavu článků a možnost deaktivace balancování.
Vlastnosti produktu:
- Jednoduchá, odolná a spolehlivá elektrická konstrukce (bez software)
- Jednoduché zapojení modulu
- Možnost volby balancovacího proudu hodnotou rezistoru
- Možnost zapnutí a vypnutí balancování (napětím na svorky remote)
- Možnost použití na sériové sestavy článků bez omezení (na každé 4 články v sestavě další modul EasyB4)
- Možnost paralelního řazení modulů na čtyřech článcích (pro vysoké kapacity)
- Možnost použít modul na méně než 4 článků
- Ochrana proti zkratu na obvodu rezistoru (vyměnitelná tavná pojistka)
- Ochrana proti chybnému zapojení na obvodu článku
Možnosti použití:
- Provozní balancování (trvale spuštěné, u vyšších kapacit článků)
- Servisní balancování (trvale zabudované, periodicky spouštěné)
- Servisní balancování externí (dočasné osazení na baterii při údržbě)
- Uživatelské instalace (karavany, chaty, domácí úložiště FVE atd.)
- Průmyslové aplikace, automotive
ZÁKLADNÍ SPECIFIKACE
Vlastní spotřeba v deaktivovaném stavu: 10 µA
Vlastní spotřeba v aktivovaném stavu: 1 mA
Min. hodnota rezistoru na externím rezistorovém poli: 0,30 Ω
Max. průřez vodičů svorek: 4 mm2
Napětí pro aktivaci desky: 9–240 V AC/DC
Signalizace stavu článku (zapnutá deska): ano, LED
Rozměry: 136 × 101 × 27 mm
Hmotnost: 120 g

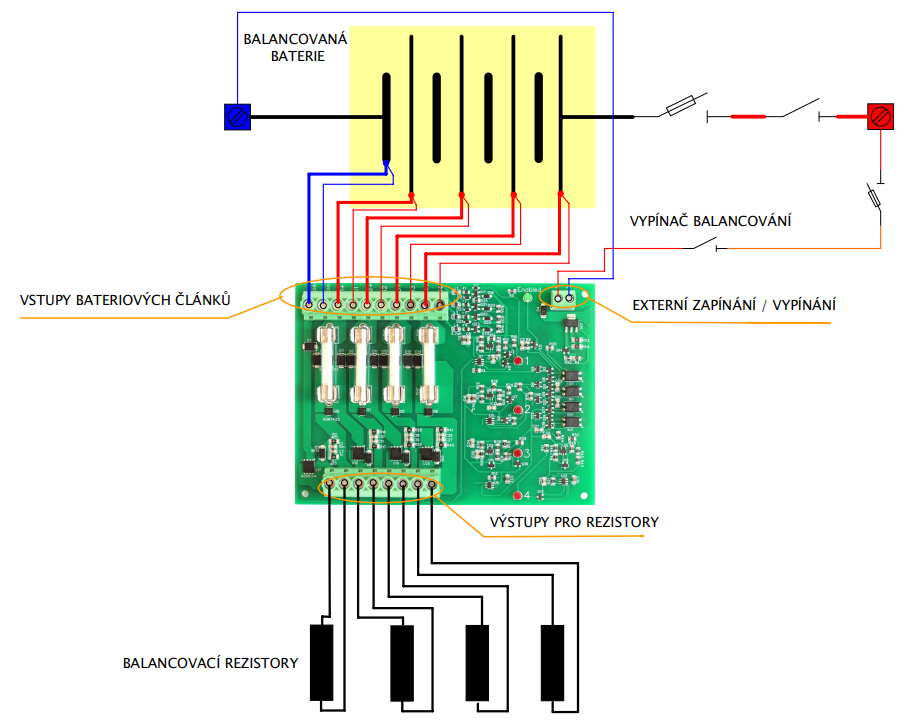

Základní schéma zapojení:
| Značka | |
| Upřesnění typu: | Elektro příslušenství |
| Výrobce: | OK9RKL |
| Napájení | |
| Jmenovité napětí (V): | 9-240 |
| Záruka | |
| Délka záruky (měsíce): | 24 |
| Délka záruky IČO (měsíce): | 24 |
| Použití a určení | |
| Druh příslušenství: | balancovací modul |
| Fyzické vlastnosti | |
| Hmotnost (kg): | 0.12 |
| Rozměry: | 136 × 101 × 27 mm |
