BCC

Bateriový komunikátor, včetně řídící jednotky, pro CPM
(Kód:BATGWL0109)

Dostupnosť na skladoch:
Brno	Bratislava
Obvyklá dostupnost cca mesiac

Pre zobrazenie ceny a vloženie produktu do košíka sa najprv musíte prihlásiť.

Kód	BATGWL0109
PN	BCC
EAN	8594199020090
Záruka	24 měs.
Značka

Funkcia

Odoslať známemu

Podrobnosti k produktu
Parametre produktu

Podrobnosti produktu BCC

BCC je rozšiřující nezávislá komunikační jednotka určená výhradně pro zařízení CPM, která rozšiřuje možnosti ochrany a umožňuje vzdálenou správu baterií chráněných zařízením CPM.

Klíčové vlastnosti

Obsahuje rozhraní LAN 10 Mb/s pro vzdálené čtení a zápis parametrů do CPM a dvě programovatelná bezpotenciálová spínací relé NO/NC max. 30 V/1 A AC/DC.
Lze jej konfigurovat a ovládat pomocí libovolného webového prohlížeče na tabletech, telefonech nebo noteboocích.

Možnosti použití

Nouzové vypnutí, zapnutí a resetování celého CPM.
Čtení napětí všech článků připojených k CPM a celkového napětí baterie.
Čtení výstupních podmínek Umax a Umin na CPM (zavřeno/otevřeno).
Zobrazení poslední události na CPM (napětí Umin, Umax, Uemergency),
Dálkové uzavření/otevření výstupních svorek 1-4 Umax a Umin a nouzového režimu na CPM,
Dálková změna limitů napětí Umax a Umin chrání baterii před hlubokým vybitím nebo přebíjením,
2 přídavná programovatelná spínací bezpotenciálová relé NO/NC, možnost automatické změny stavu podle napětí baterie, podle nejvyššího rozdílu mezi články nebo v případě výpadku komunikace. Ruční přepínání přes www je možné kdykoli,
Široký rozsah napájecího napětí 9-65 V, také s využitím pasivního PoE.

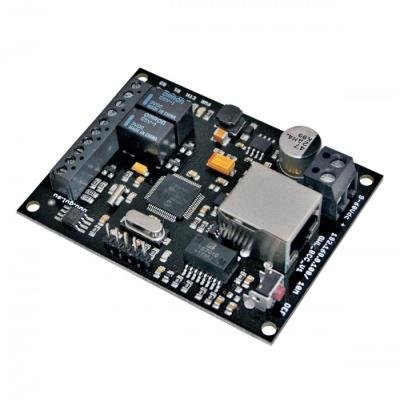

Popis hlavních částí desky

RESET - obnovení výchozího továrního nastavení modulu BCC.
KONEKTOR LAN - periodické čtení a zápis hodnot do a z CPM přes rozhraní LAN.
NAPÁJENÍ - 9 Napájení 65 V přes svorkovnici
LED INDIKÁTORY - deska se zapne, naváže komunikaci s CPM, ethernetovým rozhraním a stavy obou relé (C1 a C2). Světla se rozsvítí, když jsou zapnutá, světla jsou zhasnutá, když jsou v normálním stavu.
RELÉ - Relé 1 a 2 lze nastavit libovolně, viz. uživatelská příručka (mohou reagovat na Udiff, Ubatt, ztrátu komunikace...).
COM.i2c - logické propojení s CPM, komunikace.

Základní zapojení vstupů a výstupů

COM.i2c - Komunikační sběrnice mezi modulem BCC a CPM.
START CPM - Je možné diagnostikovat baterii na dálku.
RESET CPM - V případě potřeby zapněte nebo restartujte modul CPM BMS, tj. znovu připojte zátěž a/nebo nabíječku. CPM není nutné vypínat pomocí relé a svorek.

Příklady instalace BCC

Vzdálený restart nebo zapnutí desky CPM

Pomocí jednotky BCC je možné na dálku diagnostikovat baterii a v případě potřeby zapnout nebo restartovat modul CPM BMS, tj. znovu připojit zátěž a/nebo nabíječku.

Nabíječka a zátěž

Na svorky NC relé 2 připojíme výkonové relé/stykač s řídicím napětím cívky 12 V DC (stejné jako u baterie) a budeme jím ovládat nabíječku baterie a zátěž (spotřebič).

Místní záznam semaforu a napětí na thingspeak.com

Portál thingspeak.com je vhodný pro výchozí podporovanou strukturu dat. Kromě toho může na základě zadaných pravidel a logiky informovat uživatele o stavu baterie e-mailem.
