Podrobnosti produktu ThunderSky Winston WB-12V60AH-SET (720Wh, 12V)

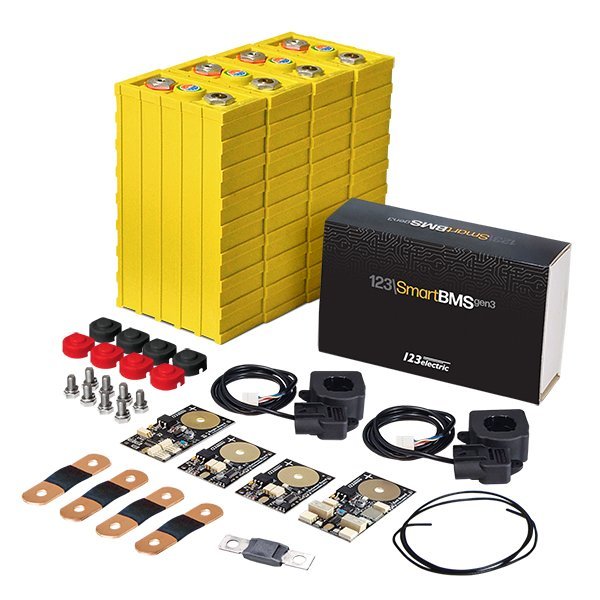

Winston 720Wh LiFeYPO4 sada (12V) s 60Ah články + BMS mobilní monitorování.
Vysoce energeticky efektivní Lithiový článek/sada, originální výrobek Winston Battery s technologií LiFePO4 (LiFeYPO4).

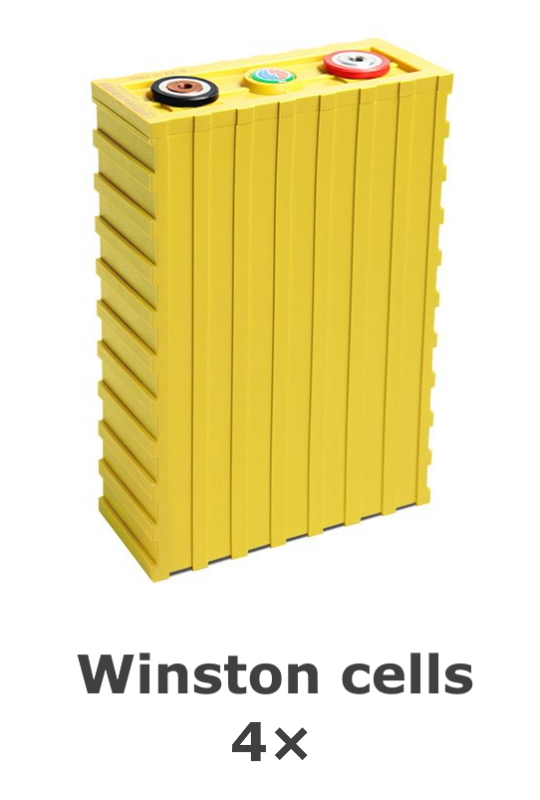

Obsah sady

---

---

• Model: WB-LYP60AHA
• Kapacita: 60 Ah
• Originální ThunderSky Winston označení: WB-LYP60AHA, TSWB-LYP60AHA
• Doporučené počáteční a následné nabíjení: 3,65 V
• Minimální napětí: 2,8 V
• Maximální napětí: 3,8 V
• Maximální vybíjecí proud: 3C nepřetržitě
• Provozní teplota: -45 až +85 °C (vybíjení)
• Hustota energie: 83,47 Wh/kg

Tyto bateriové články jsou vhodné pro všechny trakční aplikace včetně elektrických vozidel. Plně vyhovují i pro stacionární aplikace - například jako úložiště energie.
Nedochází zde k samovybíjení.
Lze dobíjet v jakémkoli stavu vybití - žádný paměťový efekt.
LiFePO4 je velmi bezpečná technologie, nedochází k samovznícení, nereaguje s vlhkostí ani s kyslíkem.
Všechny články jsou dodávány nové přímo od výrobce.
Originální dřevěná bedna obsahuje 30 článků, má rozměry 647 × 458 × 360 mm a váží 75 kg.

ZÁKLADNÍ SPECIFIKACE

Technologie: Lithiová (LiFeYPO4/LiFePO4)
Jmenovité napětí: 3,3 V
Provozní napětí (při zatížení): 3,0 V

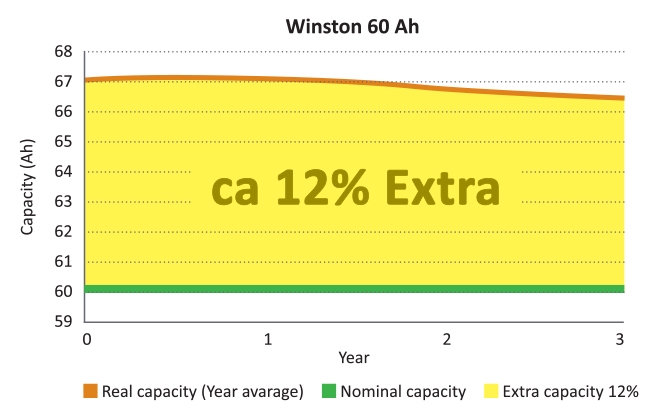

Kapacita: 60 Ah
Rozsah pracovních teplot: -45 až +85 °C
Hmotnost: 2,3 kg
Rozměry: 203 × 114 × 61 mm

---

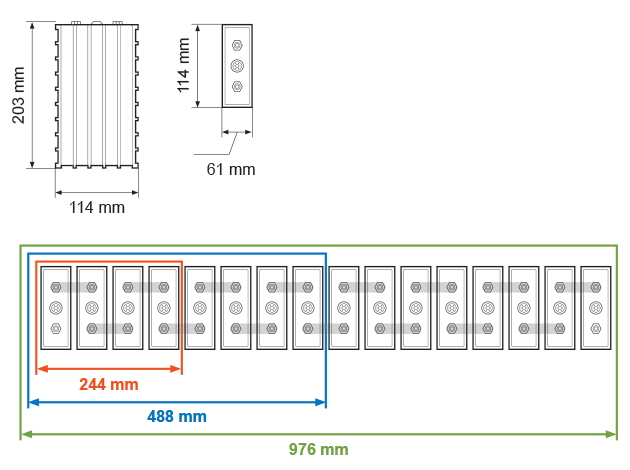

Velikost modulu při použití 60Ah článků

1 článek – Kapacita 180 Wh / Hloubka 61 mm / Hmotnost 2,3 kg
4 články (12 V) – Celková kapacita 720 Wh / Hloubka 244 mm / Hmotnost 9,2 kg
8 článků (24 V) – Celková kapacita 1440 Wh / Hloubka 488 mm / Hmotnost 18,4 kg
16 článků (48 V) – Celková kapacita 2880 Wh / Hloubka 976 mm / Hmotnost 36,8 kg

---

Balanční a ochranná elektronika
Důležitou součástí každého bateriového modulu je balanční a ochranná elektronika. Nejčastějším řešením je BMS123 Smart BMS123. Toto pokročilé řešení pro monitorování a správu baterií LiFePO4 podporuje připojení Bluetooth k telefonu, iPadu, tabletu nebo jinému zařízení. Součástí je bezplatná aplikace pro Android a iOS.

---

Společná schémata připojení pro BMS & SBM
Ukázka připojení BMS123 včetně nabíječky, spotřebiče a stále důležitějších pojistek a spínačů.

SBM je jednoduché řešení nabízející základní ochranu, schéma zachycuje verzi se 16 články připojenými k nabíječce a pojistkám.

---

Zapojení článků
Winston vyrábí články se snadno sestavitelným čtvercovým tvarem, svorky jsou vyrobeny na šrouby umožňující jednoduchou instalaci pomocí klíče.

Důležitou součástí každého bateriového modulu je propojení mezi články. Originální měděné konektory jsou vyrobeny z několika tenkých vrstev, což zajišťuje ideální pružnost a vodivost.
Před montáží nezapomeňte očistit svorky i konektory od oxidace (smirkovým nebo podobným papírem). Zoxidované kontakty mohou mít velmi vysoký odpor a způsobit nevyváženost baterie.
Levným řešením jsou plastové krytky, které zabraňují nežádoucímu zkratování a usnadní označení plus a minus (k dispozici jsou červené a černé barvy).

---

Testy baterie Winston

Řada destruktivních testů lithium-železo-fosfátových (LiFeYPO4) článků ThunderSky Winston vám pomůže zjistit, jak se články chovají v případě proražení požární sekerou nebo úmyslného zkratu proudem do 1600 A (400 C).

Můžete si prohlédnout 4 testy (propíchnutí, přebíjení, zkrat, zapálení z vnějšího zdroje).
Výsledek: LiFePO4 články jsou extrémně odolné proti fyzickému zneužití a nepředstavují nebezpečí pro své okolí ani v případě zkratu.
