ThunderSky Winston WB-12V90AH-SET (1,08kWh, 12V)

Winston 1,08 kWh LiFeYPO4 sada (12 V) s 90Ah články + BMS mobilní monitorování.
Vysoce energeticky efektivní Lithiový článek/sada, originální výrobek Winston Battery s technologií LiFePO4 (LiFeYPO4).

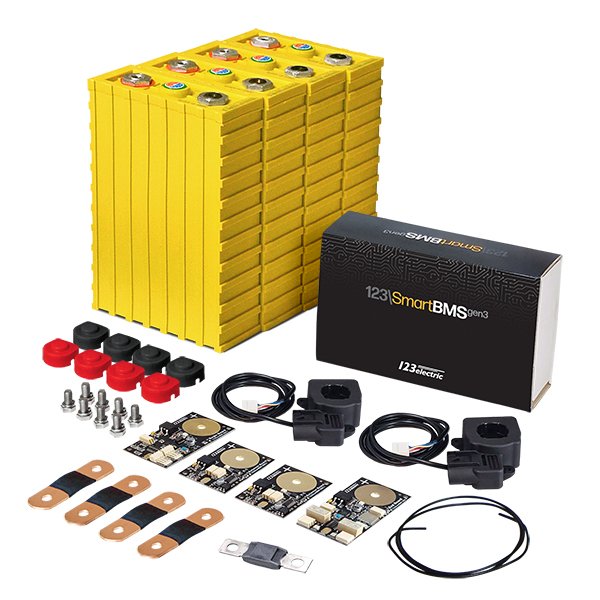

Obsah sady

• Model: WB-LYP90AHA
• Kapacita: 90 Ah
• Originální ThunderSky Winston označení: WB-LYP090AHA, TSWB-LYP090AHA
• Doporučené počáteční a následné nabíjení: 3,65 V
• Minimální napětí: 2,8 V
• Maximální napětí: 3,8 V
• Maximální vybíjecí proud: 3C nepřetržitě
• Provozní teplota: -45 až +85 °C (vybíjení)
• Hustota energie: 96 Wh/kg

Tyto bateriové články jsou vhodné pro všechny trakční aplikace včetně elektrických vozidel. Plně vyhovují i pro stacionární aplikace - například jako úložiště energie.
Nedochází zde k samovybíjení.
Lze dobíjet v jakémkoli stavu vybití - žádný paměťový efekt.
LiFePO4 je velmi bezpečná technologie, nedochází k samovznícení, nereaguje s vlhkostí ani s kyslíkem.
Všechny články jsou dodávány nové přímo od výrobce.
Originální dřevěná bedna obsahuje 18 článků, má rozměry 647 × 458 × 360 mm a váží 63 kg.

ZÁKLADNÍ SPECIFIKACE

Technologie: Lithiová (LiFeYPO4/LiFePO4)
Jmenovité napětí: 3,3 V
Provozní napětí (při zatížení): 3,0 V
Kapacita: 90 Ah
Rozsah pracovních teplot: -45 až +85 °C
Hmotnost: 3 kg
Rozměry: 218 × 143 × 61 mm

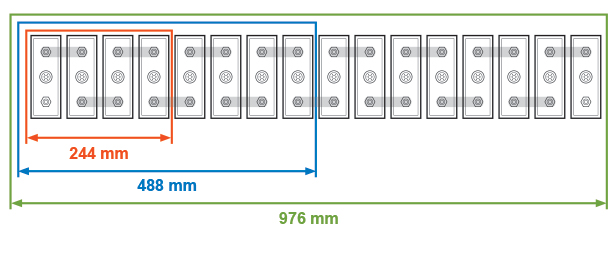

Velikost modulu při použití 90Ah článků

1 článek – Kapacita 270 Wh / Hloubka 61 mm / Hmotnost 3 kg
4 články (12 V) – Celková kapacita 1080 Wh / Hloubka 244 mm / Hmotnost 12 kg
8 článků (24 V) – Celková kapacita 2160 Wh / Hloubka 488 mm / Hmotnost 24 kg
16 článků (48 V) – Celková kapacita 4320 Wh / Hloubka 976 mm / Hmotnost 48 kg

Balanční a ochranná elektronika
Důležitou součástí každého bateriového modulu je balanční a ochranná elektronika. Nejčastějším řešením je BMS123 Smart BMS123. Toto pokročilé řešení pro monitorování a správu baterií LiFePO4 podporuje připojení Bluetooth k telefonu, iPadu, tabletu nebo jinému zařízení. Součástí je bezplatná aplikace pro Android a iOS.

Společná schémata připojení pro BMS & SBM
Ukázka připojení BMS123 včetně nabíječky, spotřebiče a stále důležitějších pojistek a spínačů.

SBM je jednoduché řešení nabízející základní ochranu, schéma zachycuje verzi se 16 články připojenými k nabíječce a pojistkám.

Zapojení článků
Winston vyrábí články se snadno sestavitelným čtvercovým tvarem, svorky jsou vyrobeny na šrouby umožňující jednoduchou instalaci pomocí klíče.

Důležitou součástí každého bateriového modulu je propojení mezi články. Originální měděné konektory jsou vyrobeny z několika tenkých vrstev, což zajišťuje ideální pružnost a vodivost.
Před montáží nezapomeňte očistit svorky i konektory od oxidace (smirkovým nebo podobným papírem). Zoxidované kontakty mohou mít velmi vysoký odpor a způsobit nevyváženost baterie.
Levným řešením jsou plastové krytky, které zabraňují nežádoucímu zkratování a usnadní označení plus a minus (k dispozici jsou červené a černé barvy).

Testy baterie Winston

Řada destruktivních testů lithium-železo-fosfátových (LiFeYPO4) článků ThunderSky Winston vám pomůže zjistit, jak se články chovají v případě proražení požární sekerou nebo úmyslného zkratu proudem do 1600 A (400 C).

Můžete si prohlédnout 4 testy (propíchnutí, přebíjení, zkrat, zapálení z vnějšího zdroje).
Výsledek: LiFePO4 články jsou extrémně odolné proti fyzickému zneužití a nepředstavují nebezpečí pro své okolí ani v případě zkratu.
