Zdroj XtendLan ZSW09F-1213-96B
Zdroj, 12-13V DC nastavitelný, 9 portů, 8A celkem, 96W, tavn.pojistky, skříňka, zálohovatelný baterií
(Kód:NETXTE2086)
| Dostupnosť na skladoch: | |||
|---|---|---|---|
| Brno | Bratislava | ||
| Obvyklá dostupnost cca 2 mesiace | |||
Pre zobrazenie ceny a vloženie produktu do košíka sa najprv musíte prihlásiť.
| Kód | NETXTE2086 |
| PN | ZSW09F-1213-96B |
| EAN | 8592457223801 |
| Záruka | 26 měs. |
| Značka |
XtendLan
|
Stabilizovaný napájecí zdroj pro devět spotřebičů s okruhem pro nabíjení a připojení záložní baterie. Nastavitelné výstupní napětí DC 12-13 V, každý port max. 1,5 A. Celkový výstupní proud 8 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů.
Bateriový okruh dobíjen 1 A. Ochrana proti zkratu baterie a ochran baterie proti uplnému vybití.
Upozornění: baterie není součástí balení.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 12 V DC, regulace trimrem 11,5-13,4 V DC
Výstupní proud: 8 A (+1 A dobíjení baterie)
Celkový výstupní výkon: 96 W (+ 12 W dobíjení baterie)
Ochranné prvky: zkrat, přetížení, přepětí
Typ připojení: šroubová svorkovnice
Vstupní obvod:
Vstupní napětí: 100-240 V AC, 50-60 Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85 % při maximální zátěži
Záložní baterie:
Rozměry prostoru pro baterii: 180 × 119 × 65 mm (baterie není součástí)
Nabíjení baterie: napětím o cca. 0,8 V vyším než nastavené výstupní napětí, proudem <1 A
Ochrana proti: zkratu baterie, úplnému vybití baterie
Resetovací tlačítko: pro výměnu vadné baterie
Typ připojení: Faston konektory (6,3 mm šíře)
Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 364 × 197 × 72 mm
Montáž: na zeď
Pohled na vnitřní uspořádání s instalovanou baterií:
Pohled při zavřených dvířkách:

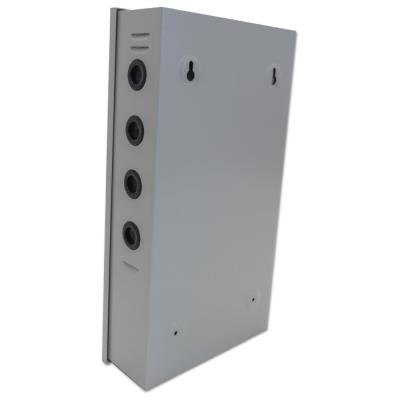

Pohled zezadu:
Pohled zprava:
Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
Manuál (cz)
Ostatní download| Značka | |
| Upřesnění typu: | Nástěnný |
| Výrobce: | XtendLan |
| Technické detaily | |
| Provedení: | na zeď |
| Vstupy a výstupy | |
| Počet výstupů: | 9 |
| Napájení | |
| Celkový výstupní proud (A): | 8 |
| Regulace výstupního napětí: | Ano |
| Výstupní napětí: | 12V DC |
| Baterie | |
| Provoz na baterii/akumulátor: | Ano |
| Záruka | |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
| Použití a určení | |
| Druh příslušenství: | zdroj |
Vývoj ceny produktu
Logistické parametre
- Hmotnosť: 2.404 kg
- Hmotnosť obalu: 0.104 kg
- Šírka: 38 cm
- Výška: 8 cm
- Hĺbka: 20.5 cm
- Objem: 6232 cm3
- Počet: 1 ks
