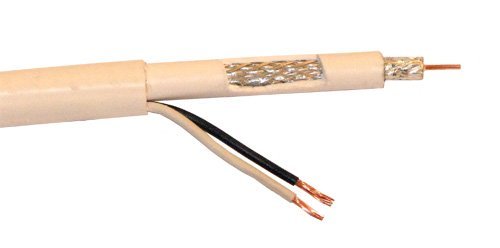

Podrobnosti produktu 27m kombinovaného koaxiálního kabelu xl-RG 59W (75 Ohm) s párem vodičů 2x 1,0mm2. Určeno pro souběh přívodu napájení a koaxiálního vedení.

Kabely pro distribuci signálu vysokého kmitočtu. Jde o kabel s pěnovým a měděným jádrem. Při jeho aplikaci se používají standardní konektory pro průřez RG-59. Balení 200m.

Specifikace:

• Kombinovaný kabel sestávající z jednoho kabelu typu RG59 a dvou kabelů průřezu 1,0mm2
• Celkový průměr vnějšího pláště: 9,8mm, bílá barva

• Kabel koaxiální: typu RG-59
• Vnitřní vodič, průměr: Cu; 0,81mm
• Průměr dielektrika: 4,0 mm
• Dielektrikum: Pěnové-PE
• Průměr stínění: 4,7 mm
• Stínění: Al fólie, Al opletení, >60%
• Průměr vnější izolace: 6,1 mm
• Vnější izolace: PVC

• Kabel napájecí: 2x 1,0mm2
• Vodič: Cu; 32x0,20mm lanko
• Průměr vnější izolace: 2,5 mm
• Vnější izolace: PVC

Elektrické parametry:

• Pro část RG-59

• Stejnosměrný odpor:
  33 ohm/km vnitřní vodič
  35 ohm/km stínění

• Impedance: 75 ohm
• Kapacitance: 52 pF/m
• Činitel zkrácení: 0,82



Frekvenční parametry:

Frekvence (MHz)	5	55	211	270	300	330	400	450	550	750	870	1000	1450	1750	2150
Útlum  (dB/m)	0,02	0,05	0,11	0,12	0,13	0,14	0,15	0,16	0,18	0,21	0,23	0,25	0,3	0,34	0,38

---
