Zdroj XtendLan ZSW04F-1214-36
Zdroj, pro analog. kamery, 12-14V DC nastavitelný, 4 porty, 3A celkem,36/40W, tavn. pojistky, skříňka
(Kód:NETXTE1974)
Stabilizovaný napájecí zdroj pro čtyři spotřebiče, nastavitelné napětí DC 12-14 V, každý port max. 1 A. Celkový výstupní proud 3 A, krátkodobě 3,5 A. Skříňka na zeď s instalovaným PCB s hlavním vypínačem a kabelovými průchodkami. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů. Dvířka jsou vybavena jednoduchým zámkem.
ZÁKLADNÍ SPECIFIKACE
Výstupní napětí: DC 12 V, nastavitelné v rozpětí DC 12-14 V, regulace trimrem
Výstupní proud: 3 A (3,5 A krátkodobě)
Celkový výstupní výkon: 36 W (40 W krátkodobě)
Ochranné prvky: zkrat, přetížení, přepětí
Typ připojení: šroubová svorkovnice
Vstupní obvod:
Vstupní napětí: 100-240V AC, 50-60Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži
Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 163 × 163 × 48 mm
Hmotnost: 800 g
Montáž:zeď
Pohled na vnitřní uspořádání:

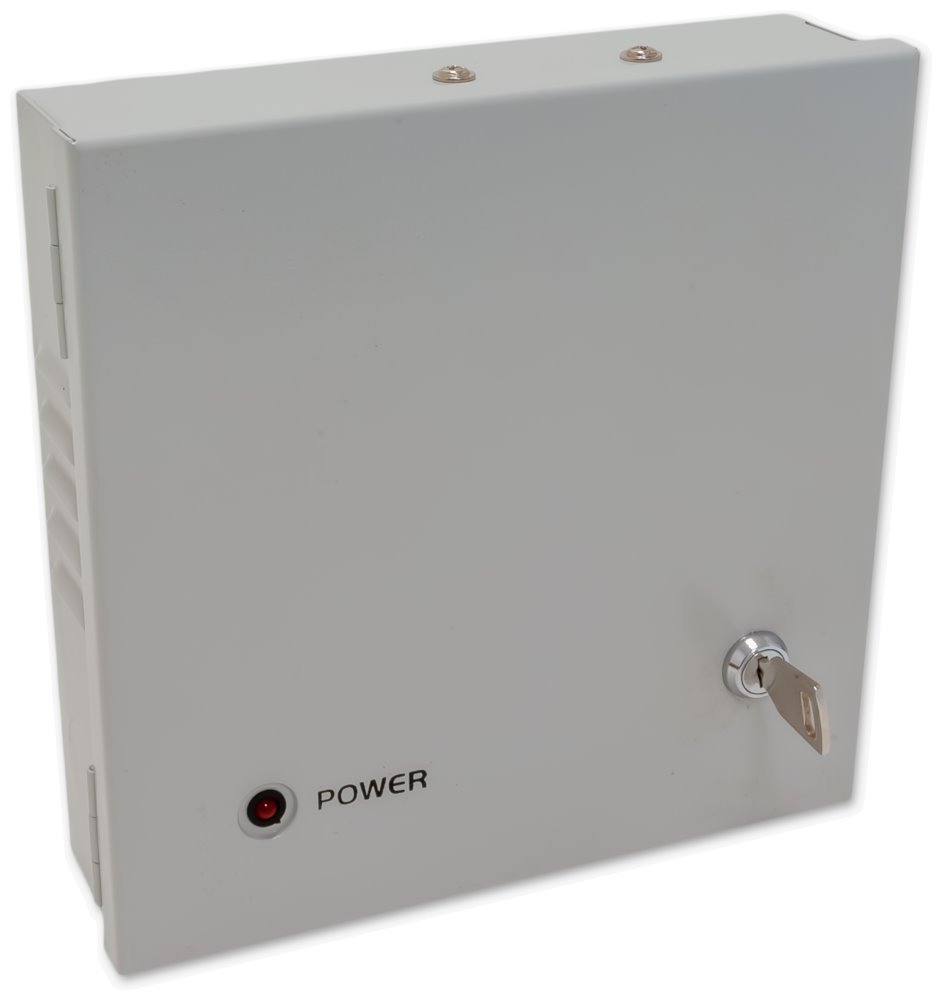

Pohled při zavřených dvířkách:

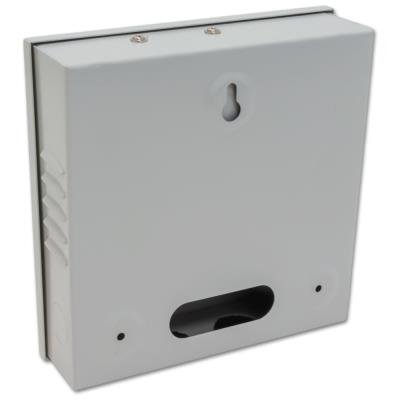

Pohled zezadu:
Pohled zprava:
Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
| Značka | |
| Upřesnění typu: | Nástěnný |
| Výrobce: | XtendLan |
| Technické detaily | |
| Provedení: | na zeď |
| Vstupy a výstupy | |
| Počet výstupů: | 4 |
| Napájení | |
| Celkový výstupní proud (A): | 3 |
| Regulace výstupního napětí: | Ano |
| Výstupní napětí: | 12V DC |
| Baterie | |
| Provoz na baterii/akumulátor: | ne |
| Záruka | |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
| Použití a určení | |
| Druh příslušenství: | zdroj |
Vývoj ceny produktu
Logistické parametre
- Hmotnosť: 0.754 kg
- Hmotnosť obalu: 0.044 kg
- Šírka: 17.5 cm
- Výška: 5.5 cm
- Hĺbka: 17 cm
- Objem: 1836 cm3
- Počet: 1 ks
